芭乐app_芭乐视频ios_芭乐视频app污_芭乐ios最新版官网下载入口

高效率乳膠再生橡膠制品配方

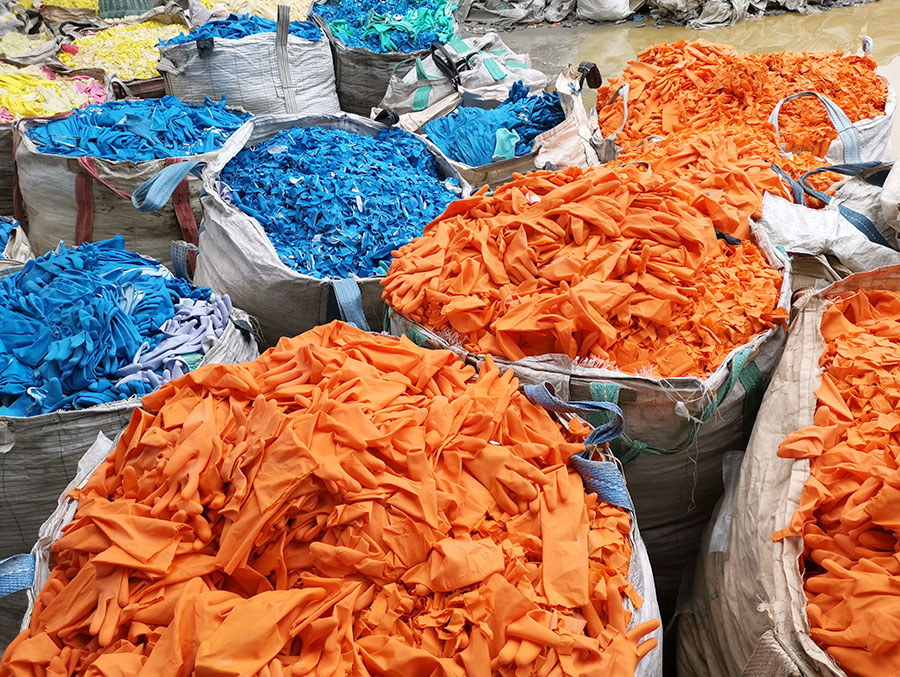

使用乳膠再生橡膠生產(chǎn)橡膠制品時(shí)，硫化速度過快會(huì)導(dǎo)致焦燒現(xiàn)象的產(chǎn)生，影響再生膠制品外觀與使用性能；但是硫化速度過慢不僅會(huì)影響生產(chǎn)效率，還會(huì)造成其他問題。因此合理的提高乳膠再生橡膠制品硫化速度，對(duì)于再生膠制品的生產(chǎn)效益與使用性能有重要意義。小編今天和大家分享一個(gè)高效率乳膠再生橡膠制品配方。

標(biāo)膠，10份；乳膠再生橡膠，100份；碳酸鈣，20份；松焦油，8份；操作油，15份；氧化鋅，5份；SA，1.5份；促進(jìn)劑CZ，1.3份；促進(jìn)劑DM，1份；促進(jìn)劑M，0.5份；促進(jìn)劑TT，0.15份；防老劑RD，1份；硫磺，2份；合計(jì)：165.45。

使用該配方生產(chǎn)乳膠再生橡膠制品時(shí)，硫化溫度130℃；硫化時(shí)間，3-4min。

乳膠再生橡膠生產(chǎn)橡膠制品時(shí)，硫化工藝可分為高溫短時(shí)間硫化和低溫長時(shí)間硫化，其中采用高溫硫化的再生膠制品硫化效率高，但是在生產(chǎn)過程中容易出現(xiàn)外熟里不熟或者硫化不充分的問題，因此橡膠制品廠家不能為了提高硫化效率而盲目加溫；相對(duì)來講，低溫長時(shí)間硫化的再生膠制品硫化更充分，硫化均勻程度更高，尤其是生產(chǎn)一些厚度較大的再生膠制品，最好選擇低溫長時(shí)間硫化。

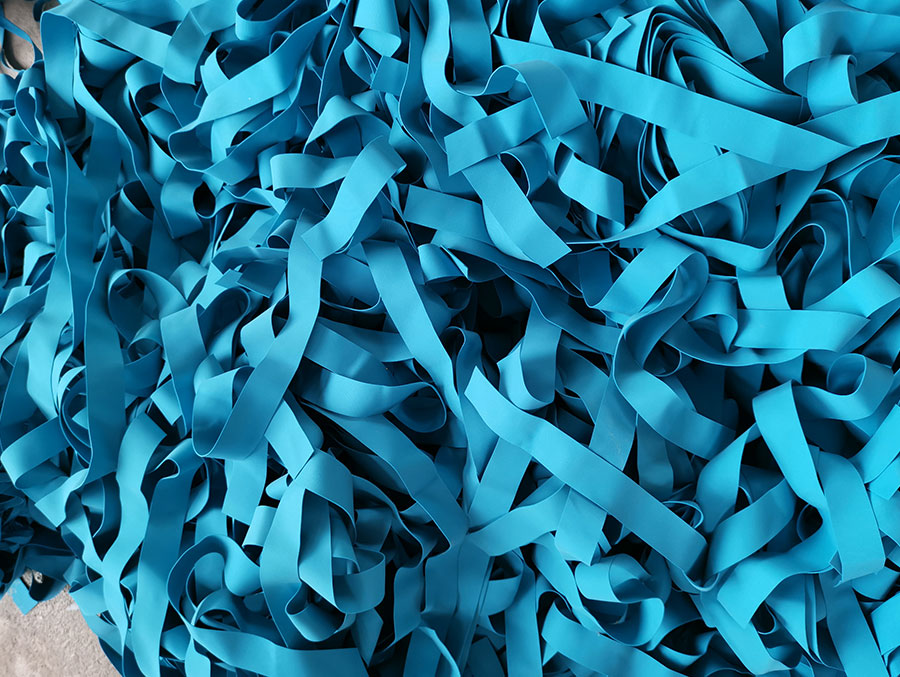

乳膠再生橡膠最大的用途就是替代天然膠生產(chǎn)橡膠制品，降低原料成本；它是與天然膠性能最接近的再生膠產(chǎn)品，與天然膠有著良好的相容性，在乳膠再生橡膠制品配方中并用少量天然膠可以提高再生膠制品使用性能、延長使用壽命；配方中選擇促進(jìn)劑CZ、DM、M、TT并用的方式，既可以合理提高再生膠制品硫化速度，還能夠控制硫化速度，在合理的范圍內(nèi)提高生產(chǎn)效率。

使用乳膠再生橡膠可以生產(chǎn)各種橡膠制品，其中白色乳膠再生橡膠是替代天然膠生產(chǎn)淺色、彩色橡膠制品的首選。在此小編還想“嘮叨”一句：乳膠再生橡膠生產(chǎn)橡膠制品時(shí)，不論是選擇增加溫度還是增加促進(jìn)劑等方式提高生產(chǎn)效率，這個(gè)度一定要合適，在硫化效率與制品質(zhì)量之間找出一個(gè)平衡點(diǎn)。

本文出自廣州泰造橡膠有限公司，轉(zhuǎn)載請(qǐng)注明出處！

更多泰造橡膠相關(guān)資訊請(qǐng)點(diǎn)擊：www.myselfsite.com，24小時(shí)熱線電話：020-37409987！
